Bearbeitungszentrum / Durchlaufzentrum Elumatec SBZ 628 XXL

Die Baureihe SBZ 628 bietet höchste Flexibilität in der Bearbeitung und beim Zuschnitt von Aluminiumprofilen. Ihren Einsatz findet sie dabei sowohl im Metallbau als auch in der Industrie. Die Vorteile wie Produktionssicherheit, Schnelligkeit und Wirtschaftlichkeit sowie die eindrucksvolle Vielseitigkeit machen das flexible Stabbearbeitungszentrum zu einem perfekten Allrounder. So erlauben es die bis zu acht frei auf dem Profilquerschnitt einsetzbaren Fräsaggregate im Zusammenspiel mit Innovationen wie Kombi-Spannsystem, Fahrspanner und schwenkbarem Greifer, unterschiedlichste Profilarten, etwa für Fenster, Türen und Fassaden, vollautomatisch zu bearbeiten.

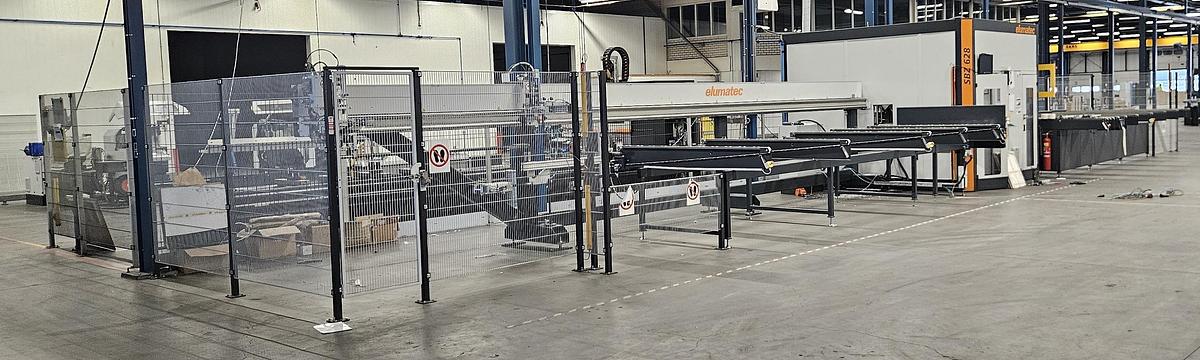

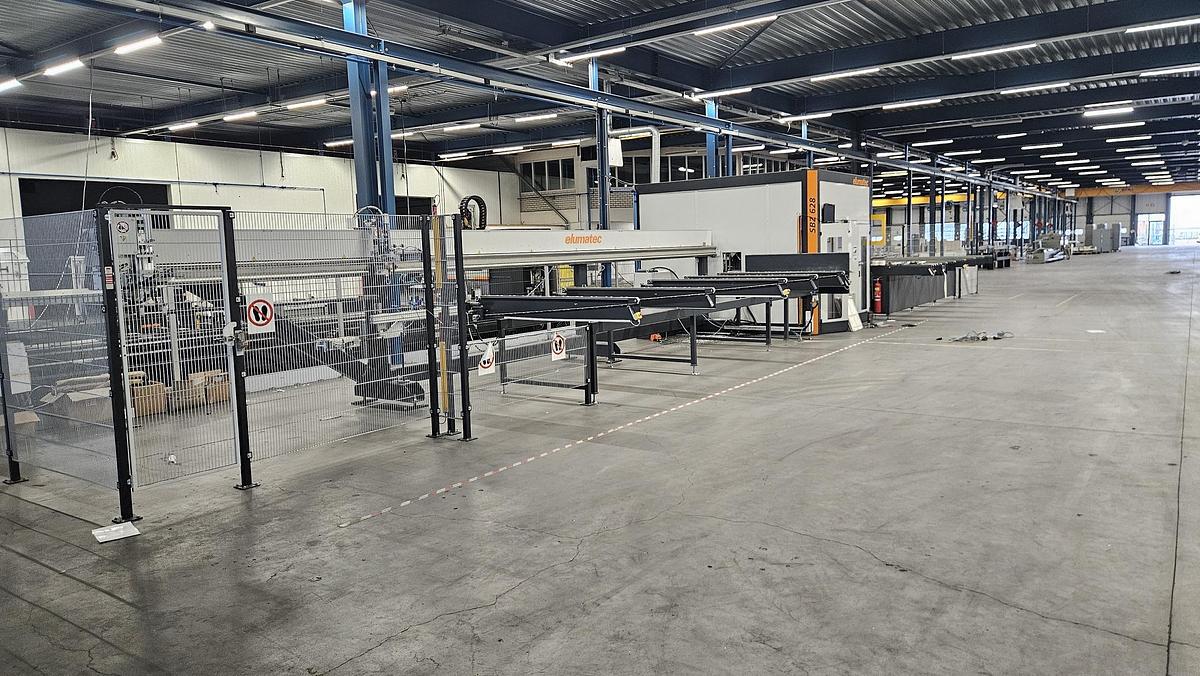

SBZ 628 XXL: Durchlaufanlage für Fenster, Türen und Fassaden

• Bis zu acht Spindeln zum Fräsen oder Bohren
• Verschiedene Trennschnittstrategien von 22,5° bis 157,5° (schwenken)
• Zusätzliches Sägeaggregat von 45° bis 135° (neigen)
• Kombinierte Klinkschnitte
• Schnellwechselsysteme bei Spannrollen und Spannplatten für atypische Profile
• Modus für manuelles Einlegen und Spannen von nichtlagestabilen Profilen.

Maschinenausstattung

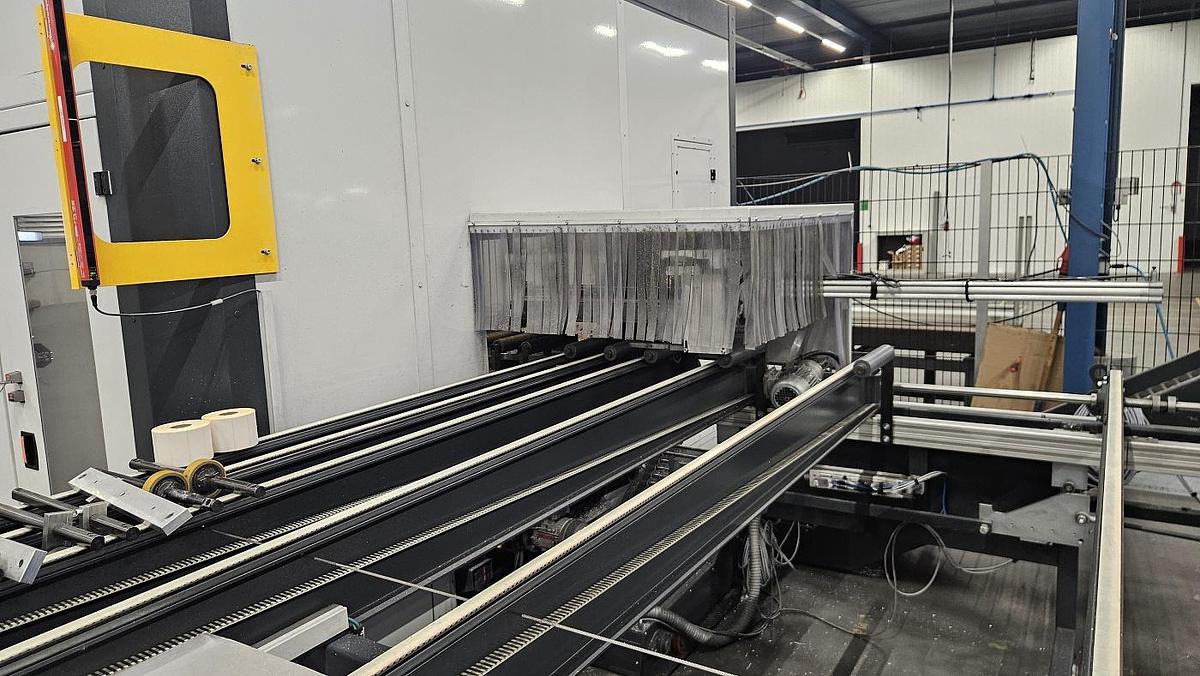

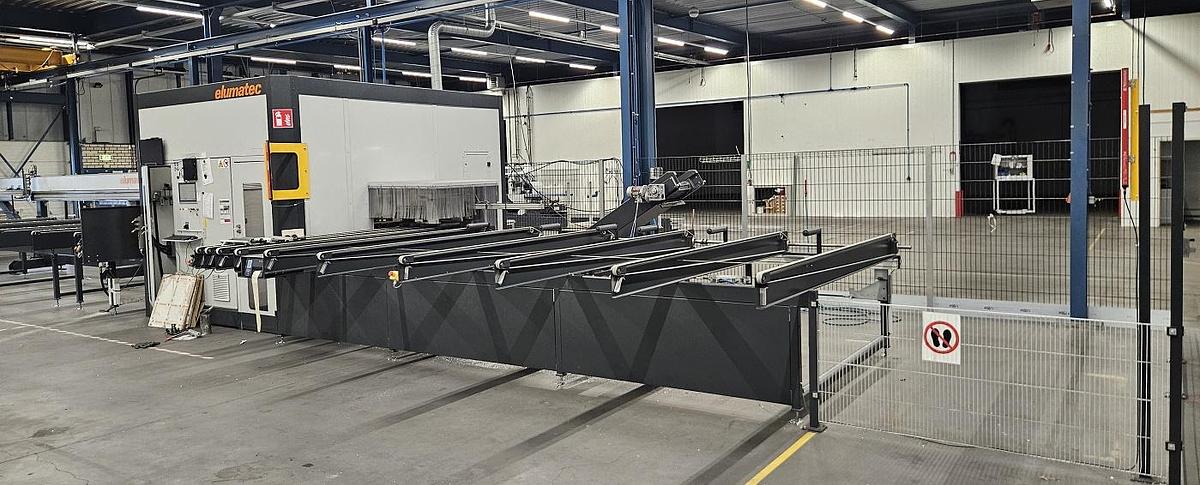

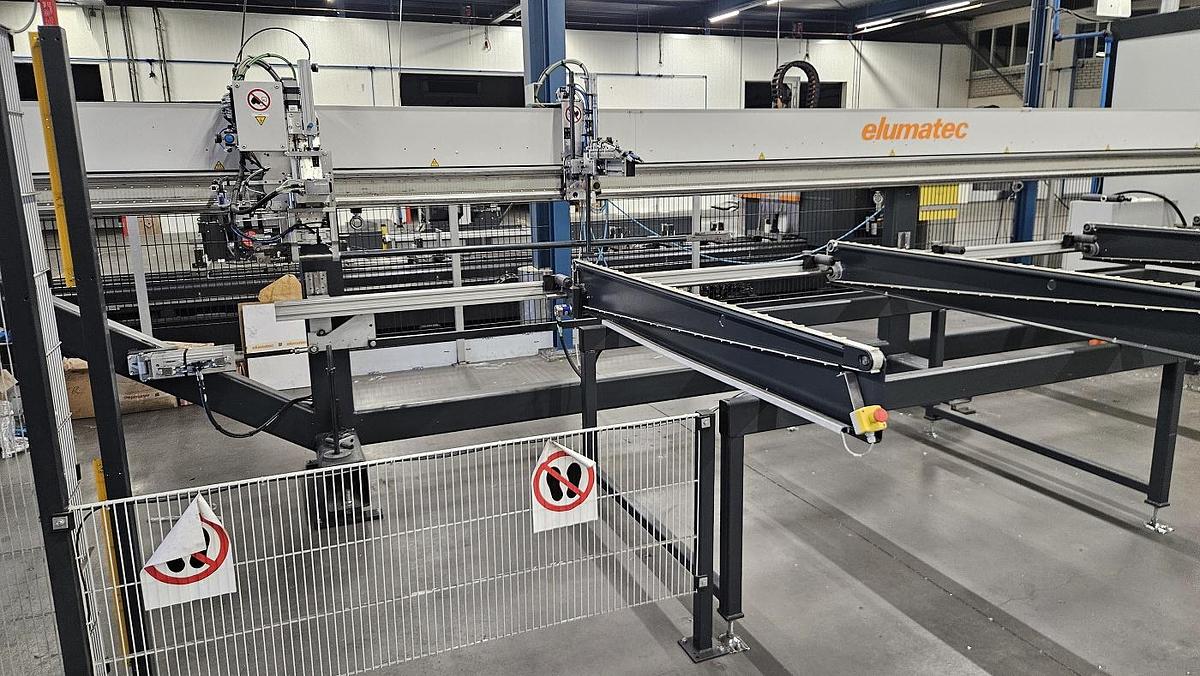

• Lademagazin links für automatischen Produktionsablauf

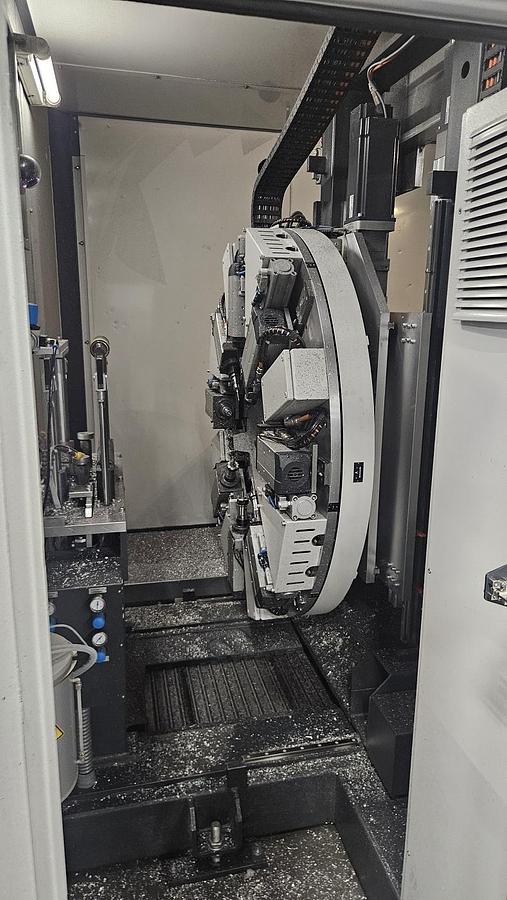

• 360° stufenlos zum Profilstab positionierbare Frässpindeln sowie 360° stufenlos verstellbare Schnittwinkel zur Bearbeitung von Profilen in verschiedenen Spannsituationen

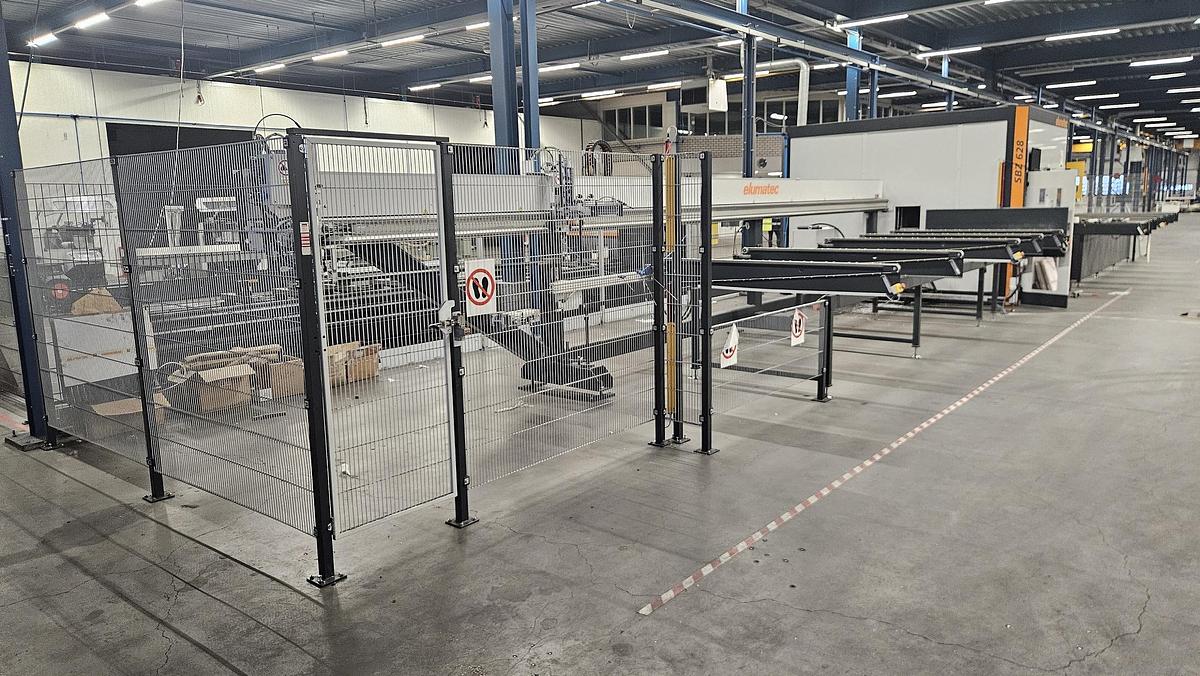

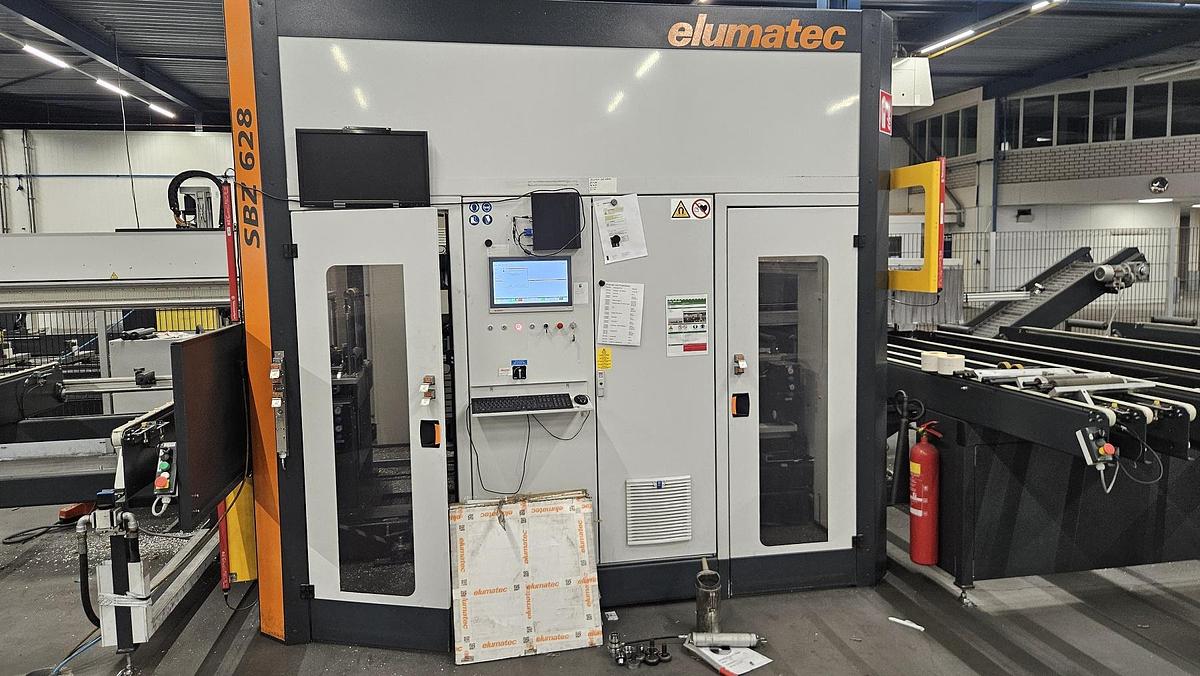

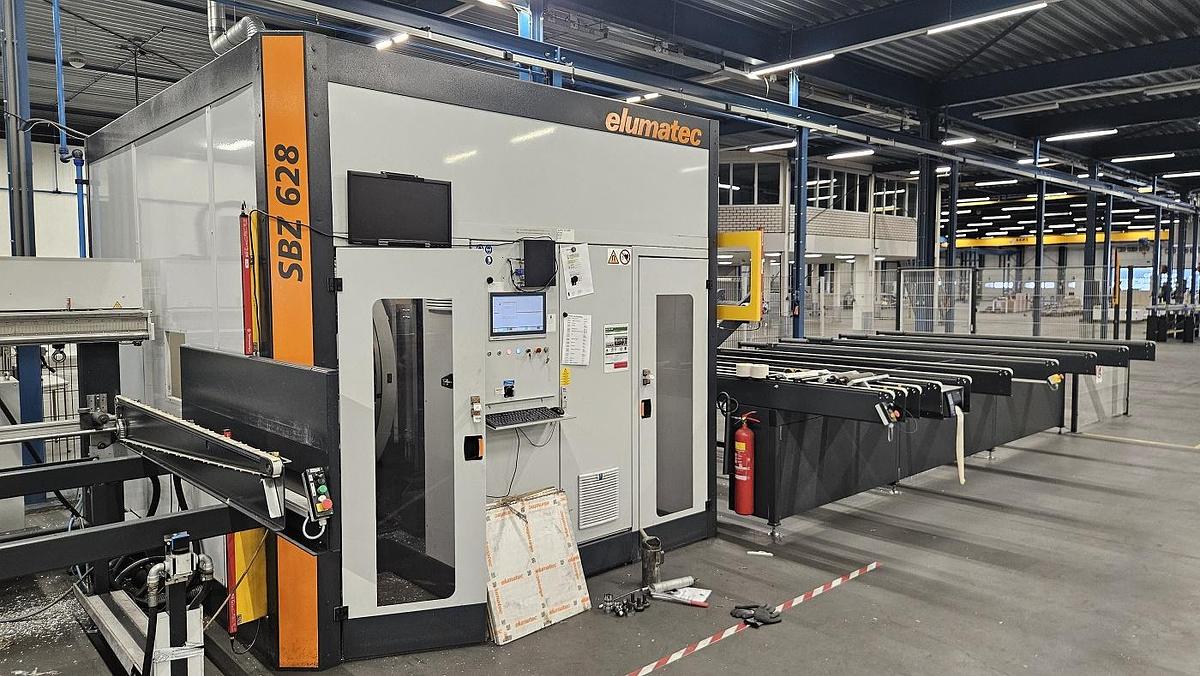

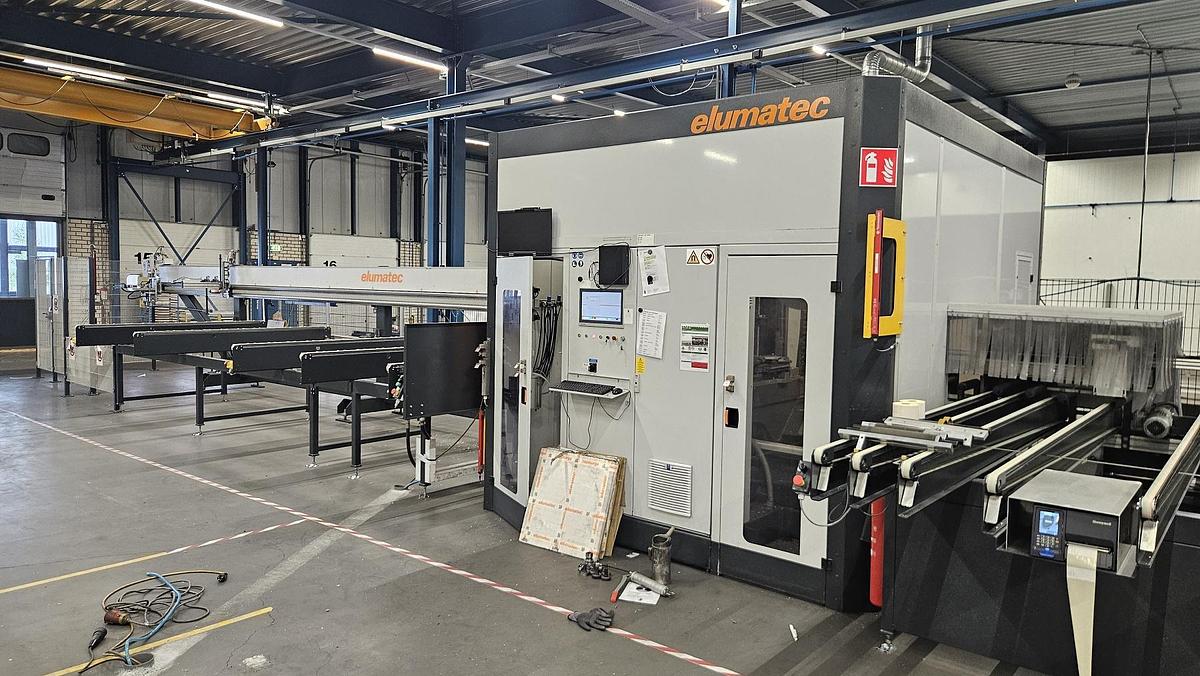

• Geräumige Schallschutzkabine sowie leicht zugängliche Bedien- und Wartungselemente erleichtern das Arbeiten

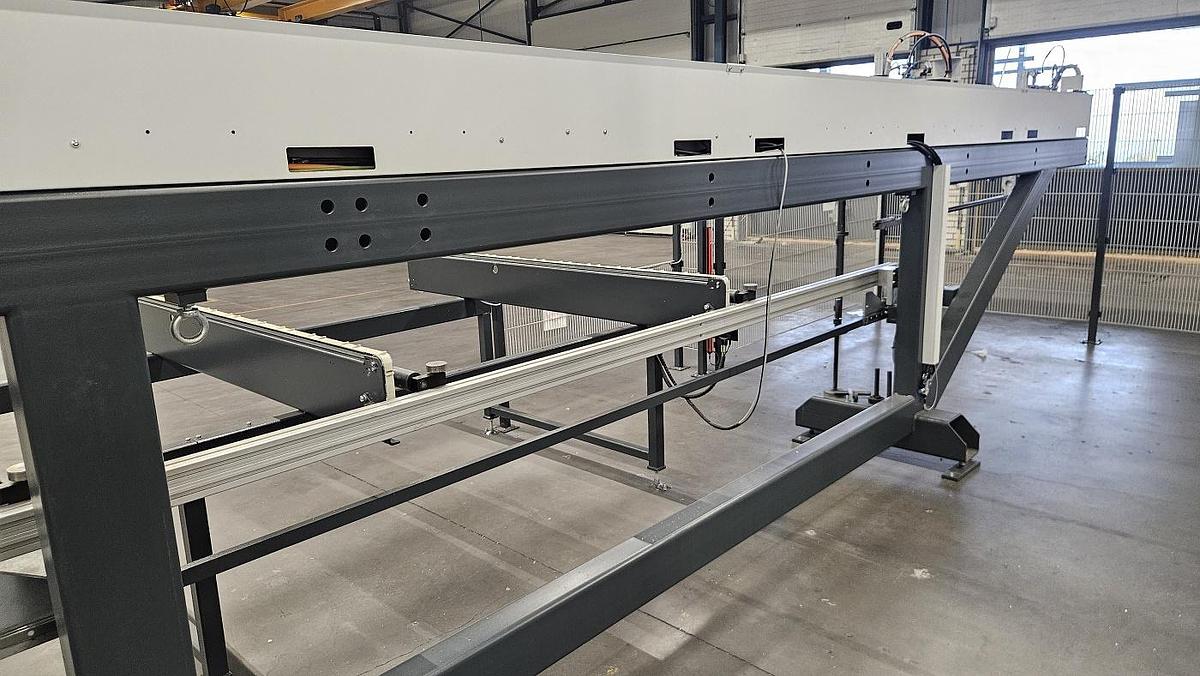

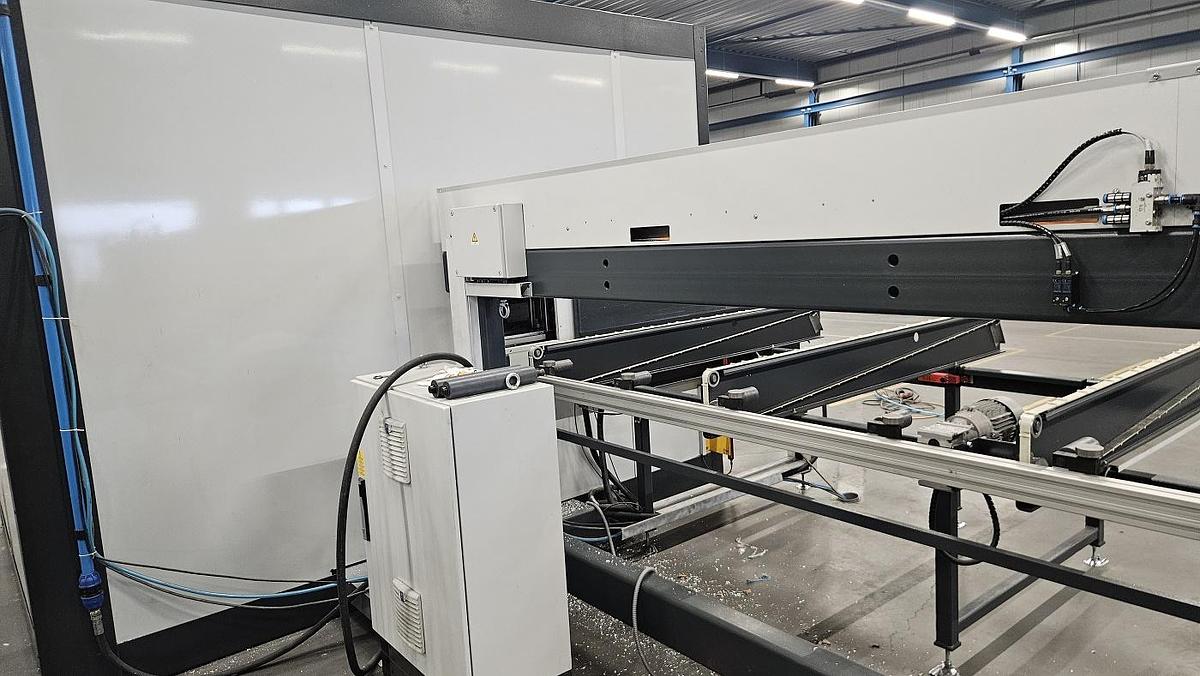

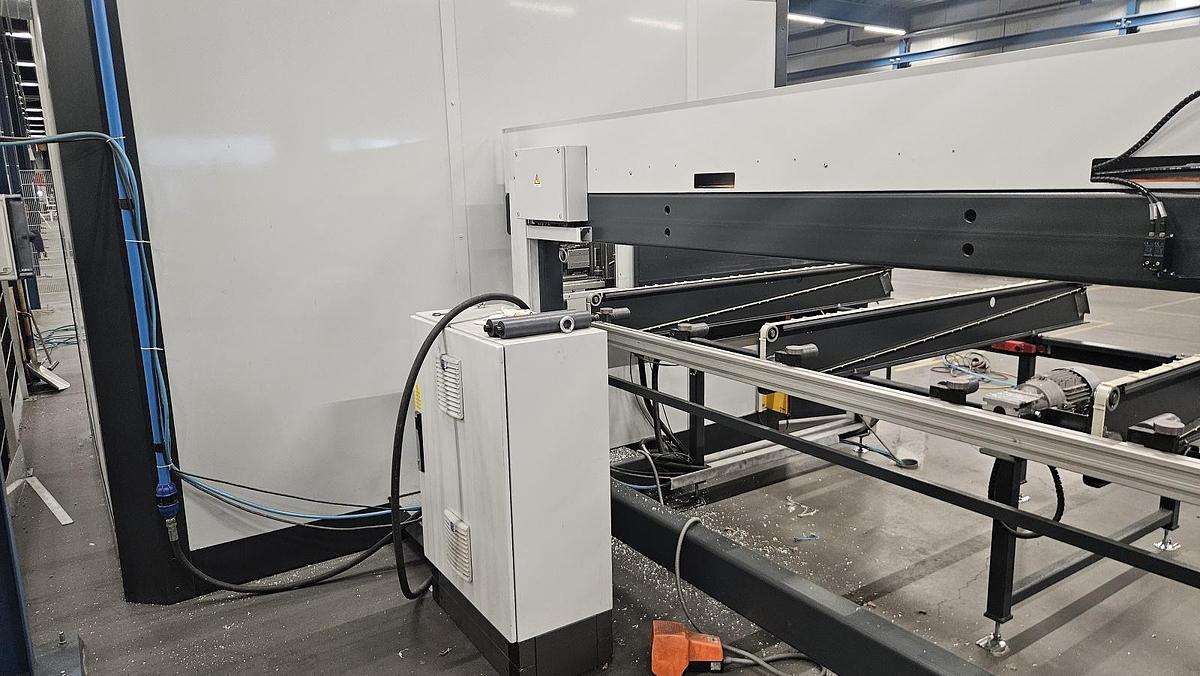

• Bearbeitete Profile werden materialschonend auf dem Entlademagazin abgelegt

Max. Profilquerschnitt (BxH) 320 x 160 / 160 x 320 mm

Min. Profilquerschnitt 30 x 10 mm

Rohstangenlänge 7.600 mm

Fertigteillänge 350 - 7.600 mm

Zuführmagazin

Kürzeste Rohstangenlänge 1.500 mm

Schwingenanzahl 5

Auflegplätze 10 (über 120 mm 3-5)

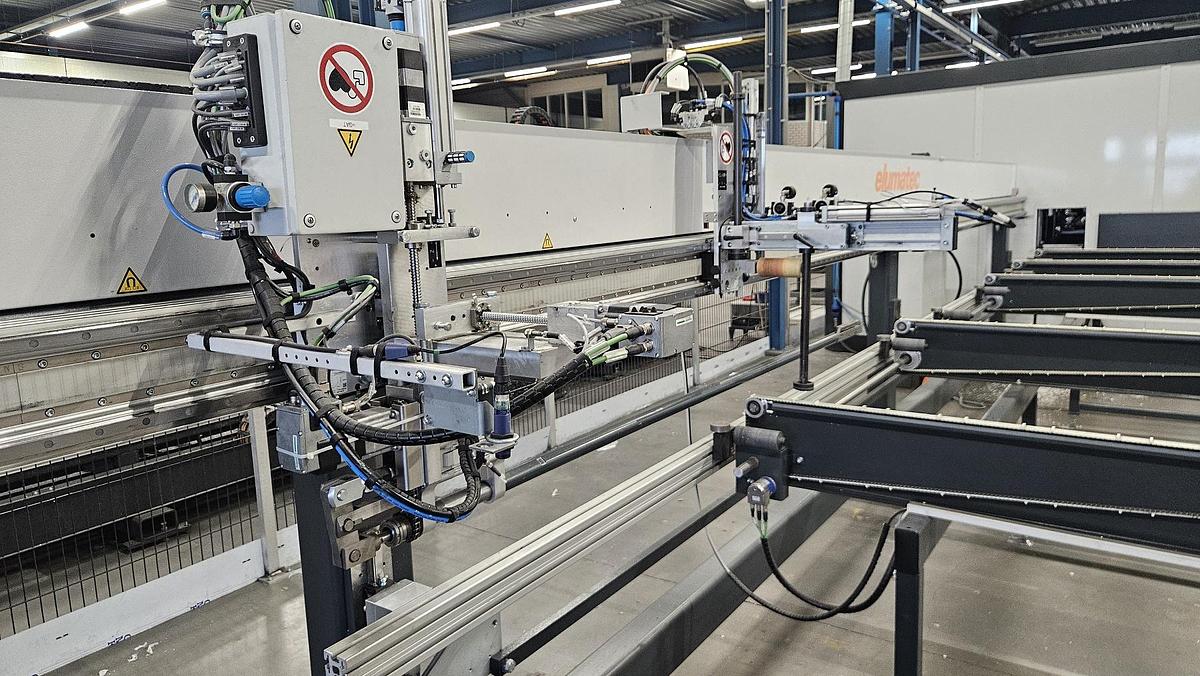

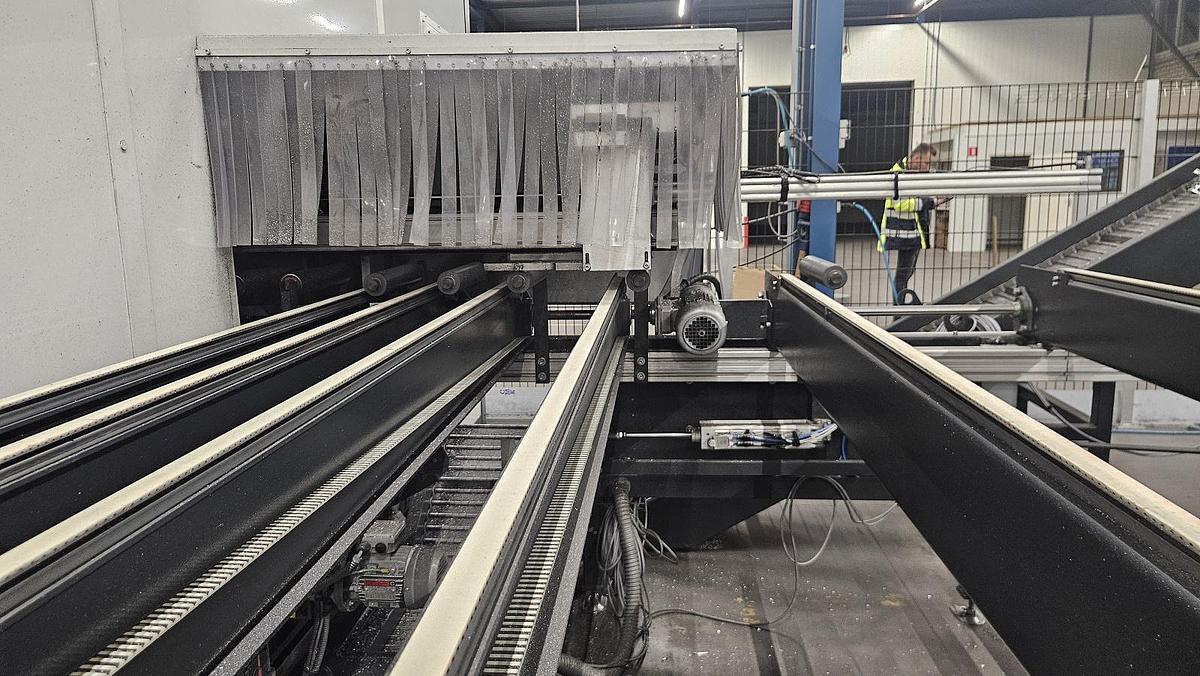

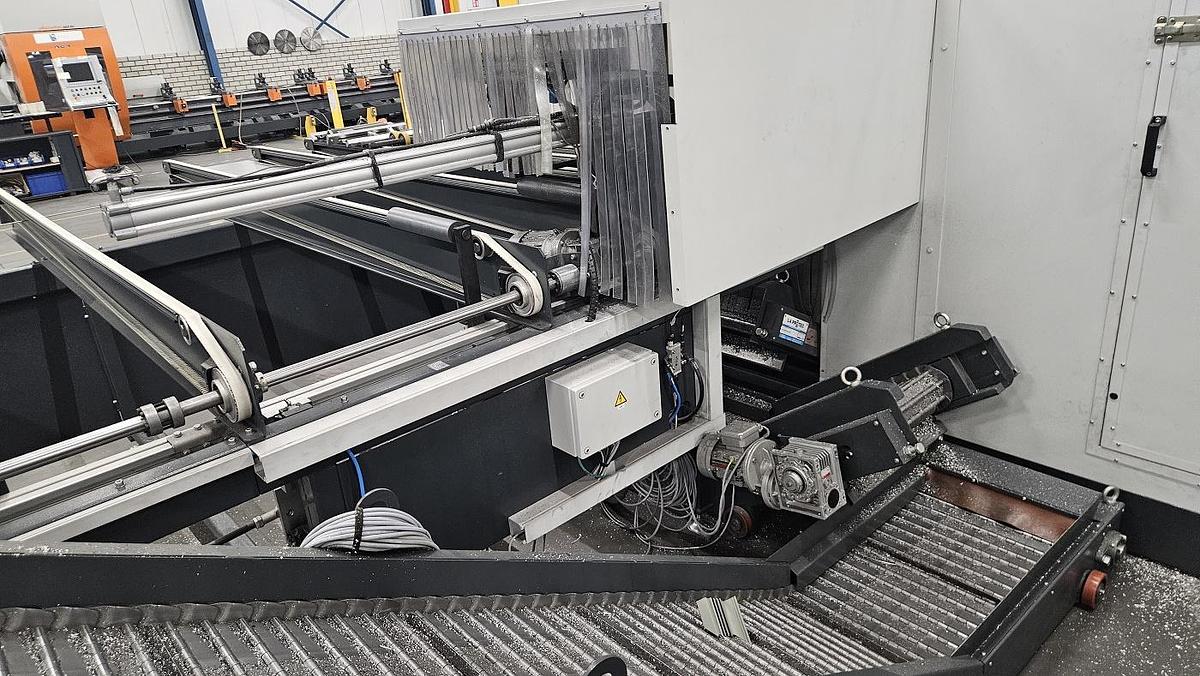

Eintransport

Servoantrieb linear

Greiferverstellung elektrisch Y/Z

Greiferdrehung Standard

Reststückverarbeitung vollautomatisch

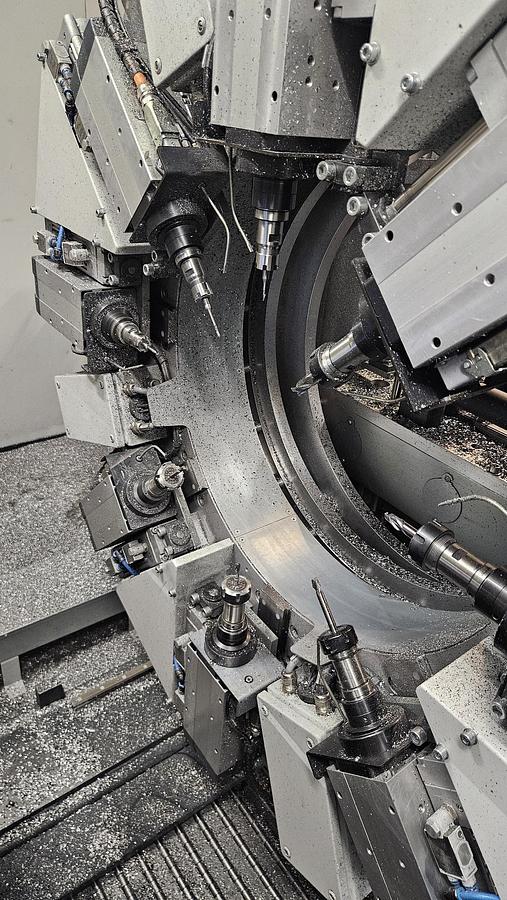

Bearbeitungsstation

Achsen 5

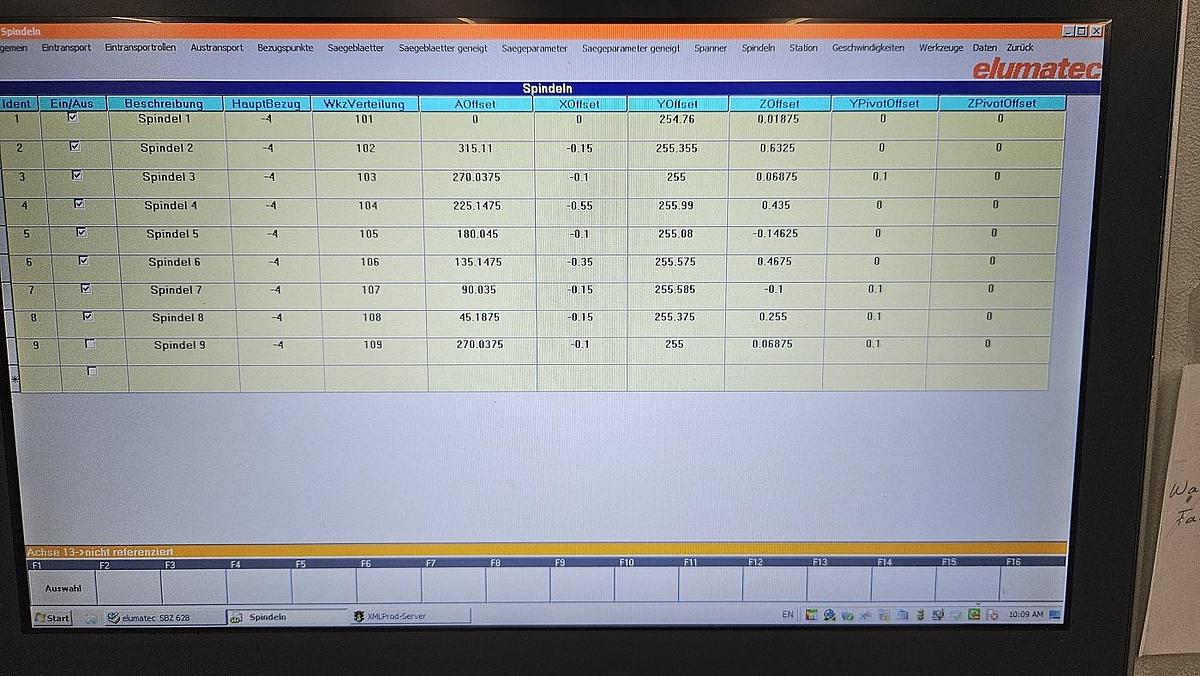

Frässpindeln 8 (vorsteuerbar)

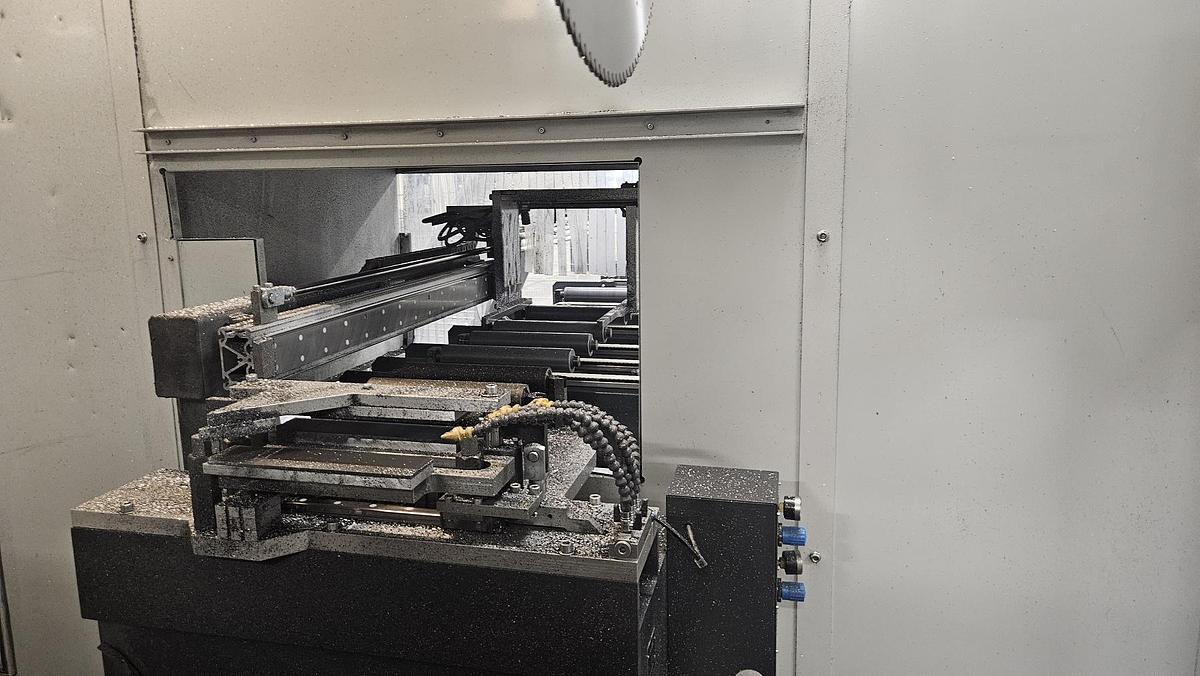

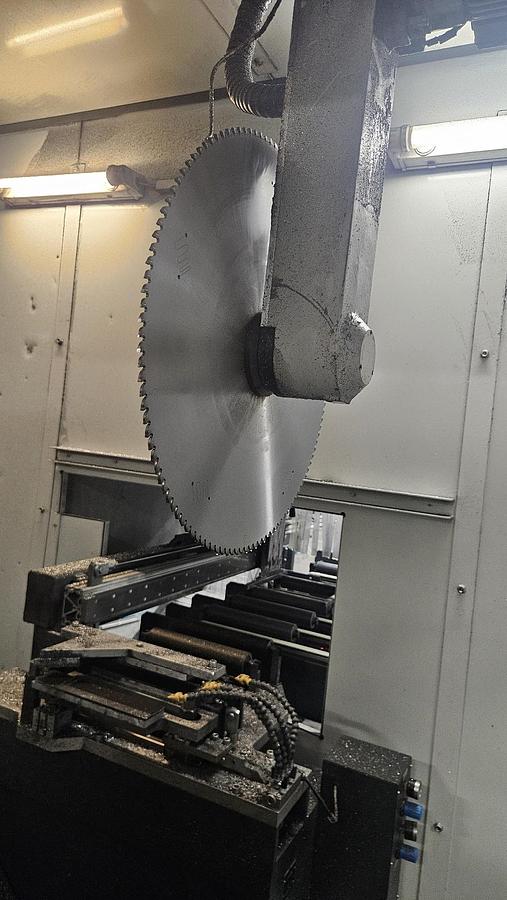

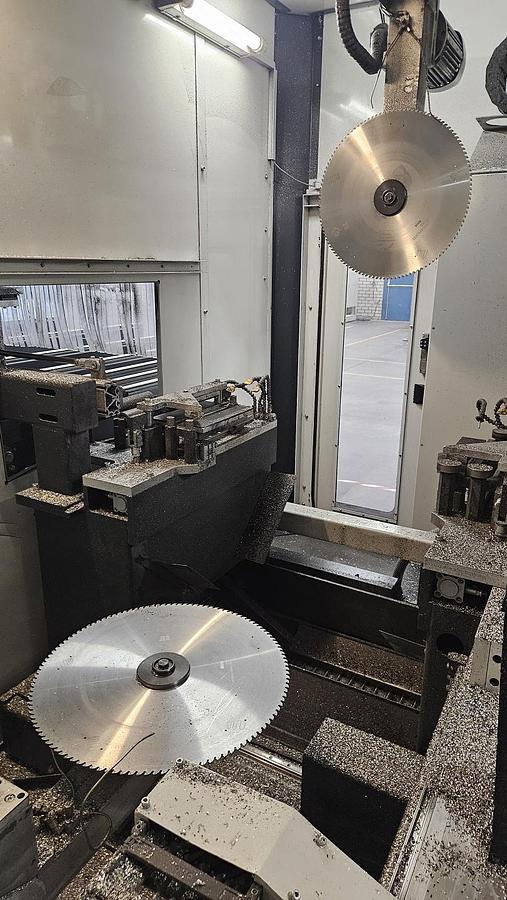

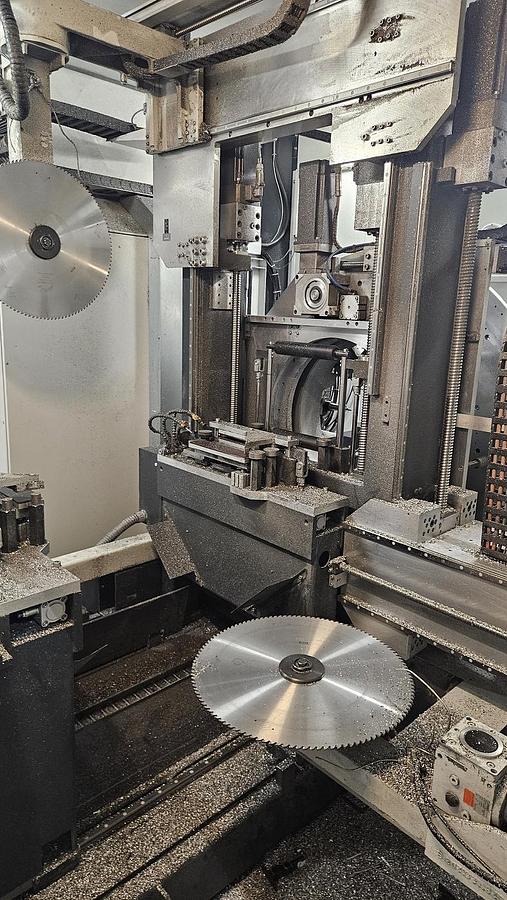

Säge

Achsen 3 + 3

Sägeblätter (Durchmesser) 2 (550 mm)

Sägewinkel 22,5° - 157,5° (schwenken), 45° - 135° (neigen)

Klinkschnitte Standard (oben und hinten)

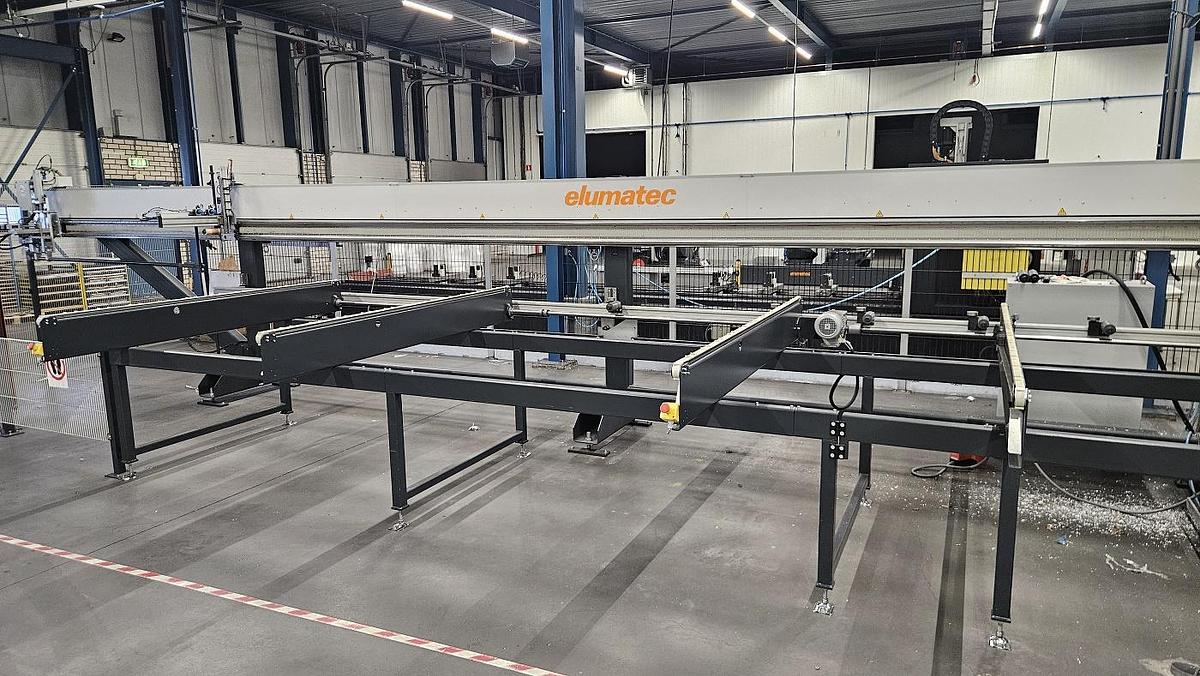

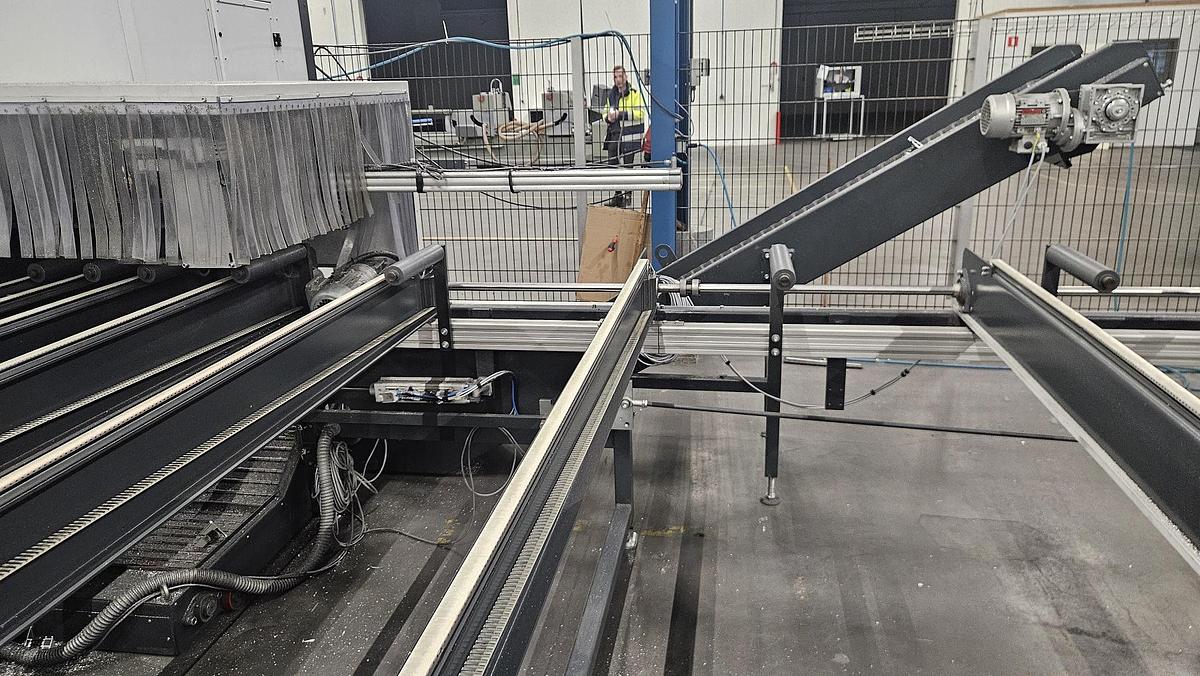

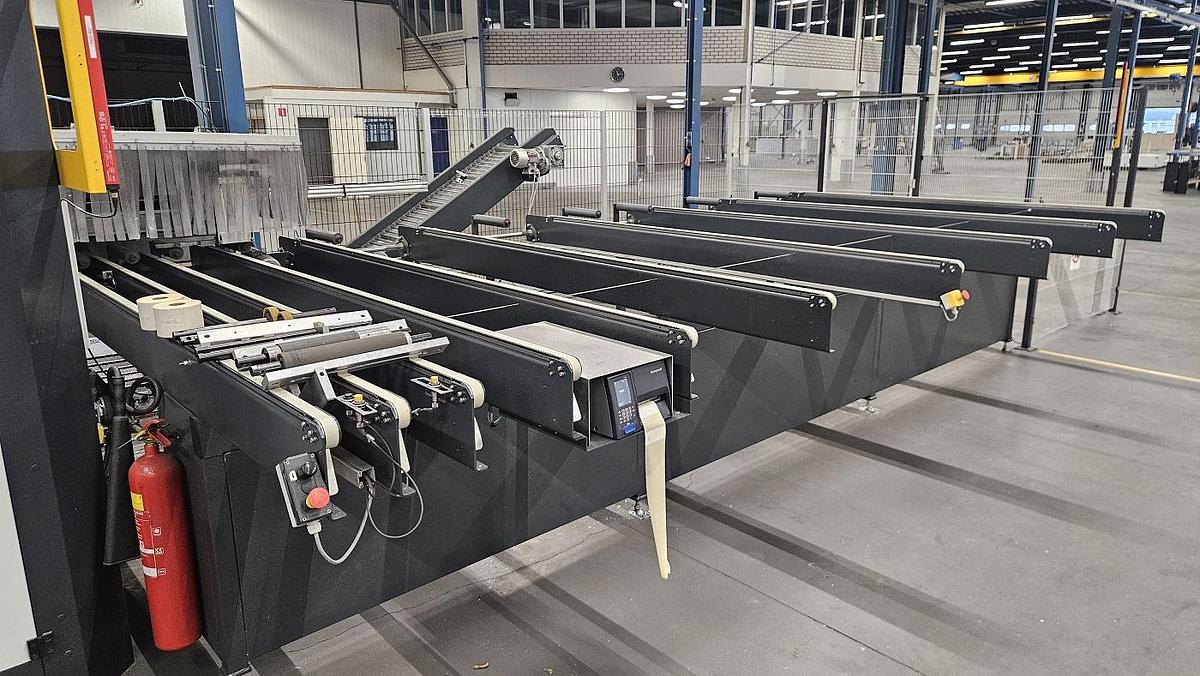

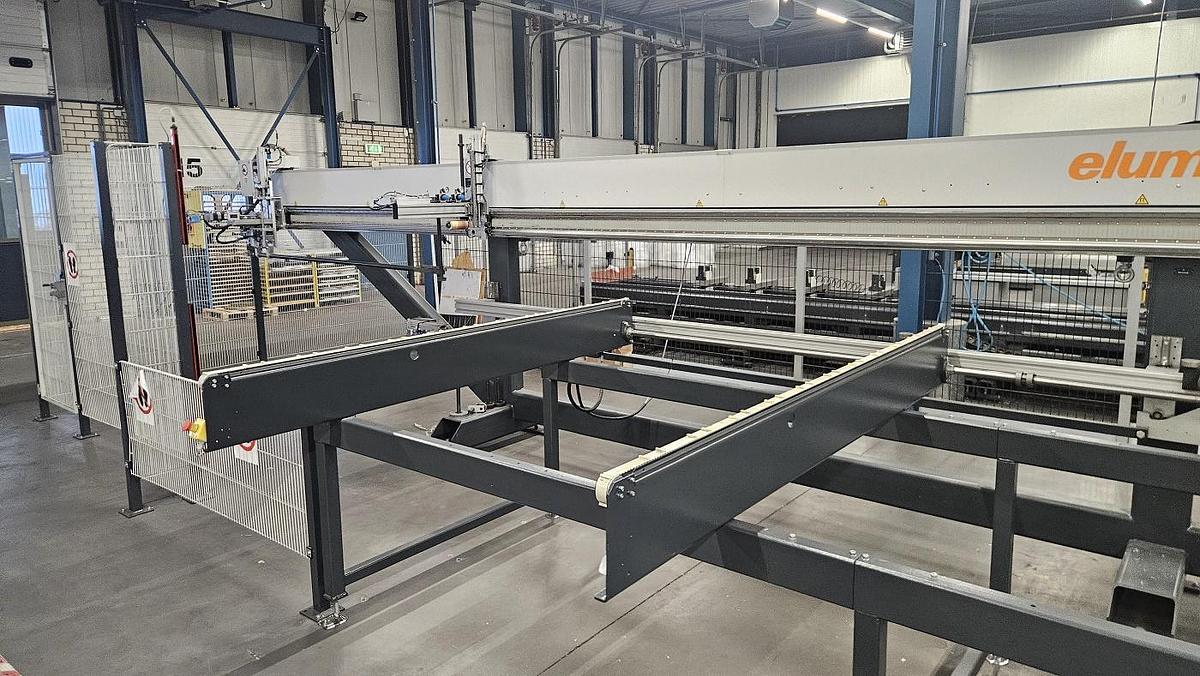

Austransportband

Hubstation Ja

Schwingenanzahl 8

Breite Austransportband 4.000 mm

Die Anlage ist in gutem Zustand, sofort verfügbar und wird frei verladen.
